瀏覽次數：7【型號推薦：TH-L3S，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】雷達流速儀是利用雷達波測量水流速度的專業儀器。該儀器測量時不接觸水體，避免傳感器污染。測量速度快，結果準確。適應各種水面狀況，包括湍流和波浪。安裝調試簡便，操作維護容易。數據輸出格式標準，便于系統對接。適用于水利、環保等領域的流速監測。
一、產品簡介
我司研發的雷達流速儀采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。
二、產品特點
1.非接觸、安全低損、少維護、不受泥沙影響
2.能勝任洪水期高流速條件下的測
3.具有防反接、過電壓保護功能
4.系統功耗低，一般太陽能供電即可滿足測流需要
5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；
6.具備無線數據傳輸功能（選配）
7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
8.測速范圍寬，測量有效距離遠達10m
9.多種觸發模式：周期、觸發、手動、自動
10.安裝特別簡單，土建量很少
11.全防水設計，適合野外使用
三、技術參數
| 測量范圍 | 0.1-20m/s 液位0-30米 |
| 測量精度 | 測速精度：±0.01 米/秒；±1%FS |
| 雷達天線 | 平面微帶陣列天線 |
| 雷達垂直傾斜角修正 | 自動修正 |
| 流速方向識別 | 雙向（浮點數雙向） |
| 測量持續時間 | 可設定 |
| 測量間隔 | 上電后連續測量 |
| 雷達頻率 | 24GHz（K-Band) |
| 供電范圍 | DC12VDC |
| 數字接口 | RS485 |
| 模擬輸出 （默認無） | 4-20Ma可以選 |
| 無線傳輸（可選） | 選配 |
| 12V供電能耗 | 測量時約120mA |
| 外殼材質 | 不銹鋼、鋁合金外殼 |
| 防護等級 | IP68 |
| 工作溫度 | -35℃-70℃ |
| 存儲溫度 | -40℃-70℃ |
| 防雷（選配） | 集成防雷功能 （選配） |
| 雷達距水面距離 | 有效距離40m（和水面紋波有關，波浪越大測量距離越遠） |
四、產品結構圖

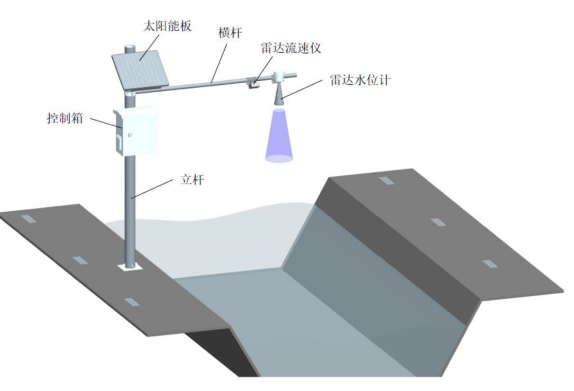

五、產品安裝圖
安裝示意圖如圖，現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向平行，流速儀發射波與水面呈45，出廠默認調節45°角
六、安裝注意事項
1.安裝需要選擇流態穩定，直線渠道上，遠離閘門出口，渠道彎頭位置
2.安裝高度盡量控制5米以內（距離越近測量信號越強，數據越可靠）
3.水流速低于0.25，且水紋波小，有測量不穩定可行性
